信號源

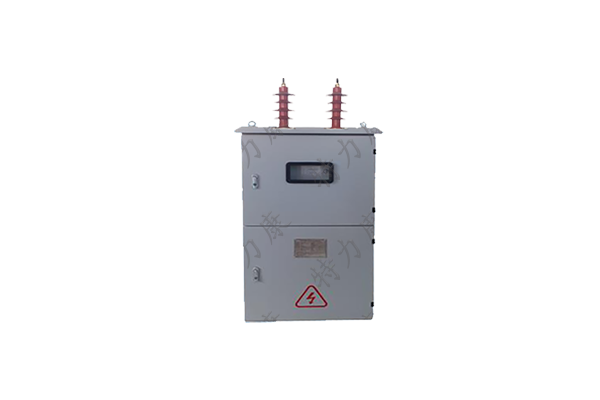

產品名稱：信號源

產品型號：TLKS-XHY

產品備注：推薦新產品-信號源

產品類別：配網在線監測系列

一，產品概述

戶外式信號源主要用于中性點不接地或經消弧線圈接地的10kV架空線路,當線路發生單相接地故障時,注入一個特定序列的工頻電流脈沖信號,該信號被故障出線接地相線上安裝的故障指示器檢測到,并通過機電翻牌、LED閃燈、無線報警信號等方式指示出來,從而實現接地故障的檢測與定位功能。

二，工作原理

當線路發生單相接地故障,接地相電壓會降低,非接地相電壓會抬高,根據這個特點,三相電壓傳感器檢測到某相電壓低于設定值而另外兩相電壓高于設定值時,并持續10秒鐘(注:防止瞬時性接地、間歇性接地、三相負荷不平衡投切引起的擾動)就認為是永久性接地故障,則立即將當前電壓數據和報警信息發送給信號源控制器,信號源控制器開始由超前相線發出10~40A的特定序列的工頻電流脈沖信號,同時安裝在信號源接地線上的信號電流傳感器在檢測到信號電流以后會快速發送到信號源控制器,然后由信號源控制器通過GPRS方式和EC60870-5-101協議將相關數據發送到主站。

三，產品功能

1、采集三相對地電壓;

2、采集信號注入電流

3、采集信號源高壓接觸器的開關位置;

4、發出特定序列的工頻電流脈沖信號

5、具備人工模擬選相功能

6、高壓接觸器控制回路電氣互鎖。

四，技術參數

1、額定電壓:10kV;                                         8、海拔高度:≤2000m

2、額定頻率:50Hz;                                         9、污穢等級:Ⅳ級

3、工作電源:AC220V;                                    10、抗震能力:3g;

4、信號電流:0~40Aac,150ms/S*8;                11、短時功率:208kW/10S;

5、真空接觸器開斷電流:400A;                        12、信號地和保護地:分別接大地;

6、機械壽命(合/分循環):10萬次;                     13、柜體重量:小于120kg;

7、工作溫度:-40℃~+70℃;                            14、柜體尺寸:650mm*600mm*1250mm(長*寬*高)。
