暫態錄波型遠傳故障指示器
產品名稱：暫態錄波型遠傳故障指示器
產品型號：JYL-TL-HD
產品備注：推薦新產品- 暫態錄波型遠傳故障指示器
產品類別：配網故障在線監測系列
一，產品概述
智能電網建設中智能配電網是不可或缺的重要環節,其覆蓋范圍廣,涉及環境錯綜復雜,在發生線路故障,特別是小電流接地故障時,現有配網自動化、饋線自動化和傳統故障定位技術存在投資大、需要停電施工、準確率低等一系列問題,致使如何在短時間內快速、準確地定位故障區段,成為了供電部門的巨大難題。
二，工作原理
暫態錄波型故障指示器,可對線路電流進行精確測量及高速錄波,并精準檢測線路故障類型,快速定位故障區段,從而縮短線路故障的響應和處理時間,提高供電可靠性。是創新的配電線路智能監測產品,主要由匯集單元、采集單元及智能分析平臺組成。

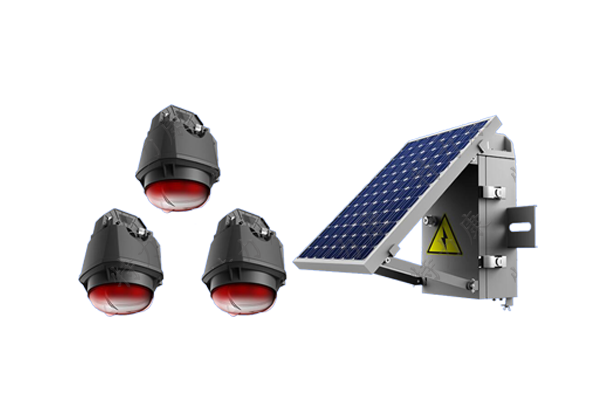

三，組成結構
采集單元是該系統的核心傳感單元,適用于10kV配電網架空線路。依托創新的小電流自取電技術和無線通信技術,采集單元可實時上報監測數據,使電力工作人員可以隨時掌握線路工況。
匯集單元是該系統核心傳感單元與系統主站交互的橋梁,借助短距無線和遠程無線混合組網技術,使該系統具備通道監視、切換及故障報警能力,支持系統診斷、自愈以及通信中斷恢復后數據續傳功能,使電力工作人員可對線路工況信息和故障信息實時監測。
四，特性與優勢
1、匯集單元特性與優勢
(1)、組網方式靈活,數據傳輸安全:匯集單元與匯集單元建立短距無線網絡,支持星形拓?fù)浣Y(jié)構;
(2)、GPS高精度授時獲得精確絕對時標
(3)、三相合成零序電流、電場信號,接地故障就地精準檢測、定位;
(4)、通信穩定可靠;
(5)、超低功耗:匯集單元主板采用低功耗CPU和工業級無線通訊模塊;以極低功耗實時雙向通信;
(6)、高可靠電源系統:采用太陽能電源板作為主電源;在沒有太陽能的情況下,使用備用電源供電,備用電源可以支持匯集單元連續工作15天(與選擇的備用電池容量相關)
(7)、可遠程維護與升級
(8)、防塵防水防銹的堅固機箱。
2、采集單元特性與優勢
(1)、精準識別線路工況,支持電流錄波;
(2)、智能化檢測線路故障,杜絕誤動拒動
(3)、提供豐富的運行信息:提供線路電流、對地電場、故障狀態、是否帶電等工況信息等等
(4)、多樣化的線路工況指示功能:采用超高亮的LED,通過多種閃爍頻率組合顯示當前的線路工況;
(5)、實時在線,線路狀態隨時掌控;
(6)、創新的小電流在線取電技術,無需電池
(7)、免維護設計,可遠程無線升級
(8)、帶電裝卸,安全便利:可利用絕緣操作桿帶電安裝和拆卸,安全便利;
(9)、高等級安全防護,不懼風雨:外殼防護等級達到P67,可抗8級臺風和暴雨侵襲。
五，技術參數
1、匯集單元技術詳情
|
名稱
|
技術指標
|
電源及功耗
|
主電源:太陽能電池板供電
電池:12V免維護長壽命可充電蓄電池
平均休眠功耗(離線,系統休眠):≤1 MA81BV
平均待機功耗(在線,無通信):≤15mAgv
平均運行功耗(在線,定期通信):≤20mA的gv
最大運行功耗(在線,持續通信):≤100mAe1gV
|
機械特性
|
尺寸( WXHXD):400mmX420mmnx406mm
重量:≤5kg
外殼:鋁合金結構,表面果用陽極氧化工藝
|
工作環境
|
工作溫度:-40~+70℃
存儲溫度:-40~+70℃
周圍環境相對濕度:5%-95%(無凝露
|
|
注:*定期通信是指每分鐘與主站通信一次,持續時間不超過2秒。
|
2，采集單元技術詳情
|
名稱
|
技術指標
|
適應的電力系統
|
主電源:太陽能電池板供電
電池:12V免維護長壽命可充電蓄電池
平均休眠功耗(離線,系統休眠):≤1mA@12V
平均待機額定頻率:50Hz
額定電壓:10kV
工作電流:0~600A
適用導線線徑:8-~42mm(35~400mm2)
中性點接地方式:各種接地方式
|
測量范圍與精度
|
線路電流:電流測量范圍:0~600A
測量精度:0~300A,±3A;300≈600A,±1%
對地電場:0~4095
線纜溫度:-40℃~+85℃,±1℃
自取電電量:0~100%,±0.5%
電池電壓:0~3.6V,±2%
|
故障檢測
|
可識別故障類型:相間短路,單相接地;瞬時故障和
永久故障重合閘最小識別時間:0.2S
|
線路狀態指示
|
指示類型:超高亮LED
(單支LED發光強度>13000med
可視角度:360°全向
可視距離:白天200m夜間500m
停電后連續閃光時間:≥2000h
故障復位方式:來電自動復位,定時自動復位,遠程
手動復位
定時自動復位時間:0~48h可設,默認24h
|
|
電源
|
電池容量:3.6V,8、5Ah
自取電運行:線路電流5A
|
機械特性
|
尺寸( WXHXD):120mmx129mmx173mm
重量:<1kg
防護等級:|P67(P68-視型式試驗情況確定)
卡線機構抗拉力:垂直方向50N、沿線方向50N不位移
裝卸壽命:>50次無損傷
機械強度:振動1級
(防震、跌落、振動):傾斜跌落1米
|
工作環境
|
工作溫度:-40~+70
存儲溫度:-40~+70℃
周圍環境相對濕度:5%~95%(無凝露)
|
|
安規與電磁兼容
|
短路電流沖擊耐受:20kA/2S
臨近干擾試驗:100mm功耗
|
